Konfigurasi CISCO CSR 1000V (CISCO CLOUD SERVICE ROUTER) dengan VMWare Workstation

Pada kesempatan kali ini saya akan membagikan bagaimana cara konfigurasi CISCO CSR 1000V dengan VMWare Workstation.

Banyak orang yang bilang Cisco itu sulit dan ribet, tapi jika kita pikirkan lagi itu semua karena harga hardware cisco yang mahal sehinga banyak orang yang kurang mengenal apa yang namaya Cisco. Karena kurang mengenalnya yang namanya Cisco, jadi banyak yang bilang kalau Cisco itu sulit dan ribet, tapi sebenarnya kita bisa mengakalinya dengan dengan menginstal Iso CISCO CSR 1000V di VMWare Workstation. Dengan menginstalnya kita sama halnya seperti memiliki hardware Cisco itu sendiri.

Oke, langsung saja Step By Step konfigurasi CISCO CSR 1000V dengan VMWare Workstation.

Ini adalah topologi konfigurasi CISCO CSR 1000V

Ini adalah IP yang akan saya gunakan dalam mengkonfigurasi CISCO CSR 1000V:

IP Gateway WAN       : 192.168.33.1
IP Ethernet 1 WAN    : 192.168.33.10
IP Ethernet 2 LAN    : 192.168.10.1
IP Ethernet 3 LAN    : 192.168.11.1

Untuk iso Cisco CSR 1000V anda bisa mendownloadnya di link ini ISO CISCO CSR1000V

1. Pertama-tama kita create VMWare Workstation dengan spesifikasi seperti gambar di bawah  ini, dan jangan lupa masukan Iso CISCO CSR 1000V. Kemudian jalankan VM dengan menekan power on this virtual machine.

2. Setelah berhasil menjalankan VM, pilih file CSR 1000V-packages.conf.

3. Kemudian tunggu hingga proses booting selesai.

4. Ini adalah tampilan awal saat CISCO CSR 1000V telah selesai di install. Kemudian konfigurasi seperti gambar dibawah ini yang sudah saya beri tanda merah, untuk Hostname, Secret, dan Password, bisa anda isi sesuka hati.

5. Kemudian anda akan diberi 3 pilihan: pilih nomer 2) save this configuration nvram  and exit untuk menyimpan konfigurasi.

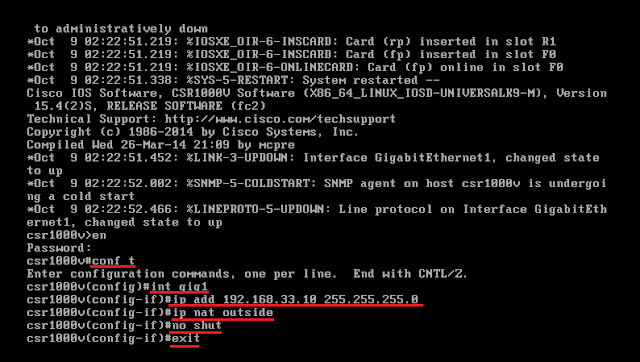

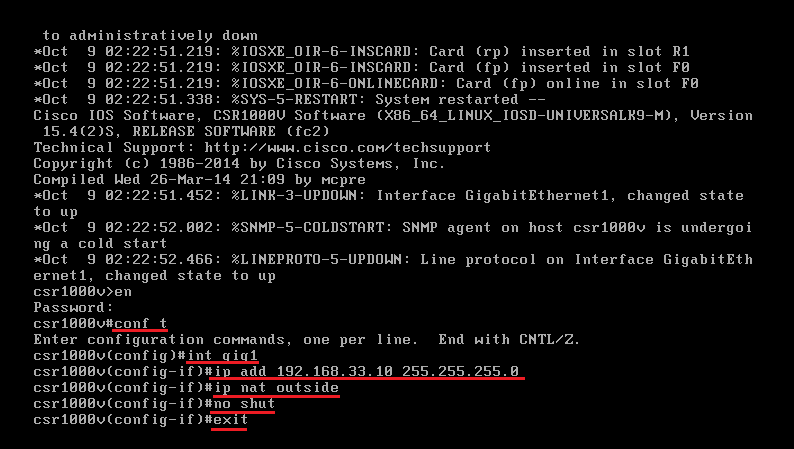

6. Masukan perintah enable pada hostname dan kemudian masukan password yang tadi sudah kita buat.

Kemudian masukan perintah seperti dibawah ini:

interface gigabitEthernet 1
ip address 192.168.33.10 255.255.255.0
ip nat outside
no shutdown
exit

interface gigabitEthernet 2
ip address 192.168.10.1 255.255.255.0
ip nat inside
no shutdown
exit

interface gigabitEthernet 3
ip address 192.168.11.1 255.255.255.0
ip nat inside
no shutdown
exit

access-list 1 permit 192.168.10.0 0.0.0.255
access-list 1 permit 192.168.11.0 0.0.0.255

ip route 0.0.0.0 0.0.0.0 192.168.33.1
ip route 192.168.10.0 255.255.255.0 gigabitEthernet 3
ip nat inside source list 1 interface gigabitEthernet 1 overload

ip name-server 8.8.8.8
ip name-server 8.8.4.4

ip dhcp excluded-address 192.168.10.1
ip dhcp pool LAN-POOL-1
network 192.168.10.0 255.255.255.0
default-router 192.168.10.1
dns-server 8.8.8.8
exit

ip dhcp excluded-address 192.168.11.1
ip dhcp pool LAN-POOL-2
network 192.168.11.0 255.255.255.0
default-router 192.168.11.1
dns-server 8.8.8.8
exit

ip http server
ip http secure-server

ip http authentication enable
ip http client username cisco
ip http client password cisco
exit

write memory

copy run start

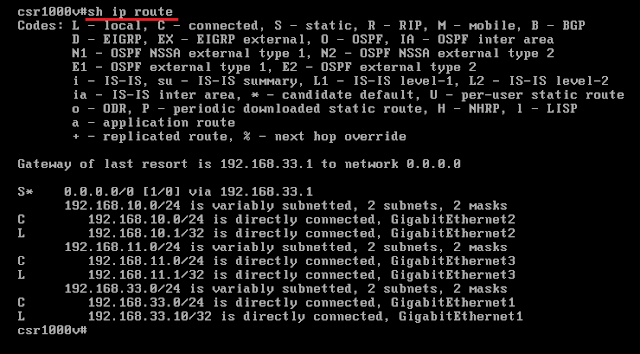

7. Untuk menampilkan konfigurasi yang sudah kita setting tadi kita bisa menampilkannya dengan menuliskan perintah:

show ip interface brief
show access-lists
show ip nat translations

Show ip route

8. Untuk konfigurasi CISCO CSR 1000V dengan VMWare Workstation sudah selesai di setting, kita tinggal mengujinya  menggunakan PC Client 1 apakah sudah mendapatkan Ip apa belum..??

9. Setelah mendapatkan ip kita coba ping ke beberapa target:

ping 192.168.10.1
ping google.com

10. Kemudian kita coba akses  konfigurasi  CCR 1000v melalui via WebBrowser:

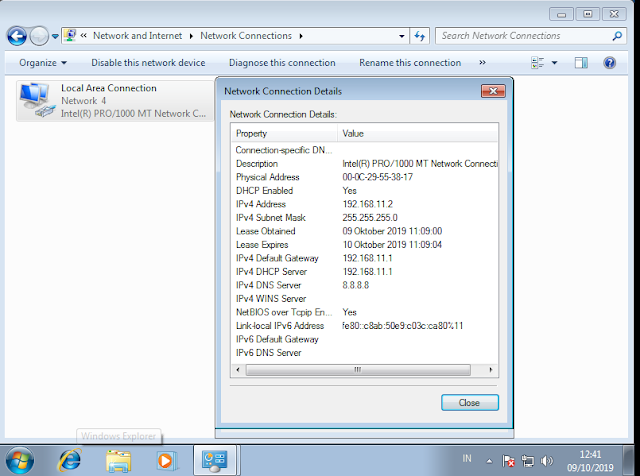

11. Sekarang kita coba mengujinya dengan menggunakan PC Client 2  apakah sudah mendapatkan Ip apa belum..??

12. Setelah mendapatkan ip kita coba ping ke beberapa target:

ping 192.168.11.1

ping google.com

13. Kemudian kita coba akses  konfigurasi  CCR 1000v melalui via WebBrowser:

Itu tadi adalah tutorial  konfigurasi CISCO CSR 1000V dengan VMWare Workstation, semoga cukup jelas dalam memahami konfigurasi CISCO CSR 1000V dengan VMWare Workstation yang saya tuliskan dalam bentuk artikel ini.

(Sekian dari saya dan selamat mencoba)
